HW HM WPL verstellbarer Falzmesserkopf / Nutfräser / Zapfenfräser ziehender Schnitt

HW HM WPL verstellbarer Falzmesserkopf / Nutfräser / Zapfenfräser ziehender Schnitt

effektiv-serie

EW923G10

verfügbar

344,90 €289,83 €
344,90 €289,83 €
Sale Ausverkauft

Es sind verschiedene Varianten verfügbar. Bitte auswählen!

Durchmesser
Verstellbereich
Aufnahme
  • zum universellen Falzen von oben und unten, Nuten und Zapfenschneiden
  • für Tischfräsen (MAN), Fräsmaschinen (MEC) und Fräsautomaten (MEC)
  • bestückt mit Wendeplatten (dauerhaft maßhaltig ohne nachschärfen)
  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1
Vollständige Details anzeigen

Produktdetails

Technische Daten

Durchmesser: 140, 160, 200, 250 oder 300 mm

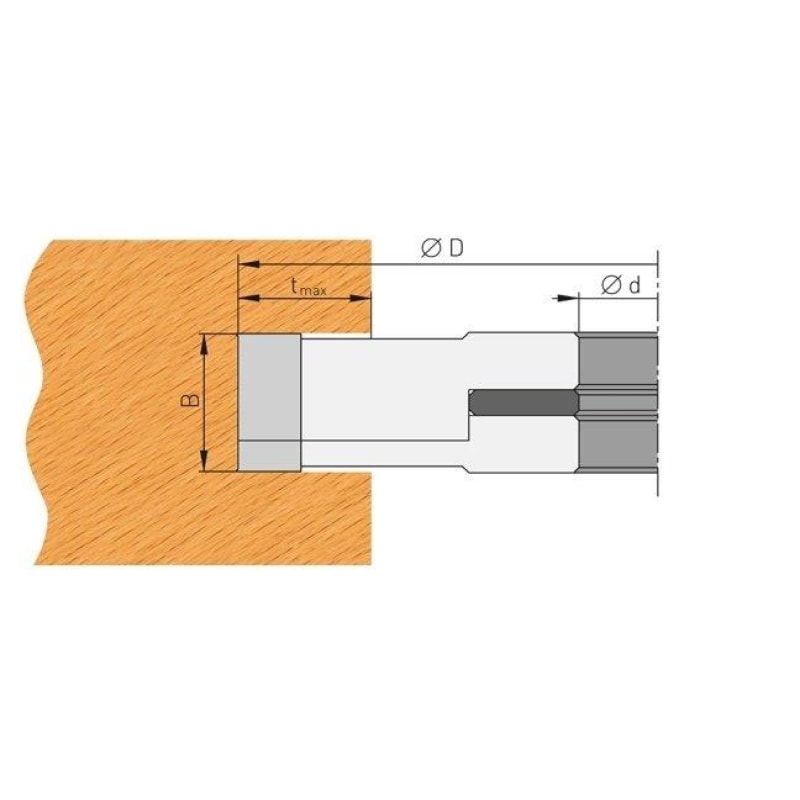

Falz-/ Nutbreite: 20-39,5 / 30-59,5 / 50-99,5 mm

Falz-/ Nuttiefe max:
Ø140=40 mm
Ø160=50 mm
Ø200=70 mm
Ø250=95 mm
Ø300=120 mm

Aufnahme: 30, 35, 40, oder 50 mm mm

Bezahnung:
Ø140-250= Z4+V4
Ø140-250= Z4+V4

n min - max:
Ø140= 5500-9500 u/min
Ø160= 5500-9000 u/min
Ø200= 4000-6000 u/min
Ø250= 31000 - 5300 u/min
Ø300= 31000 - 5300 u/min

Beschreibung

Abbildung ähnlich!

Anwendung

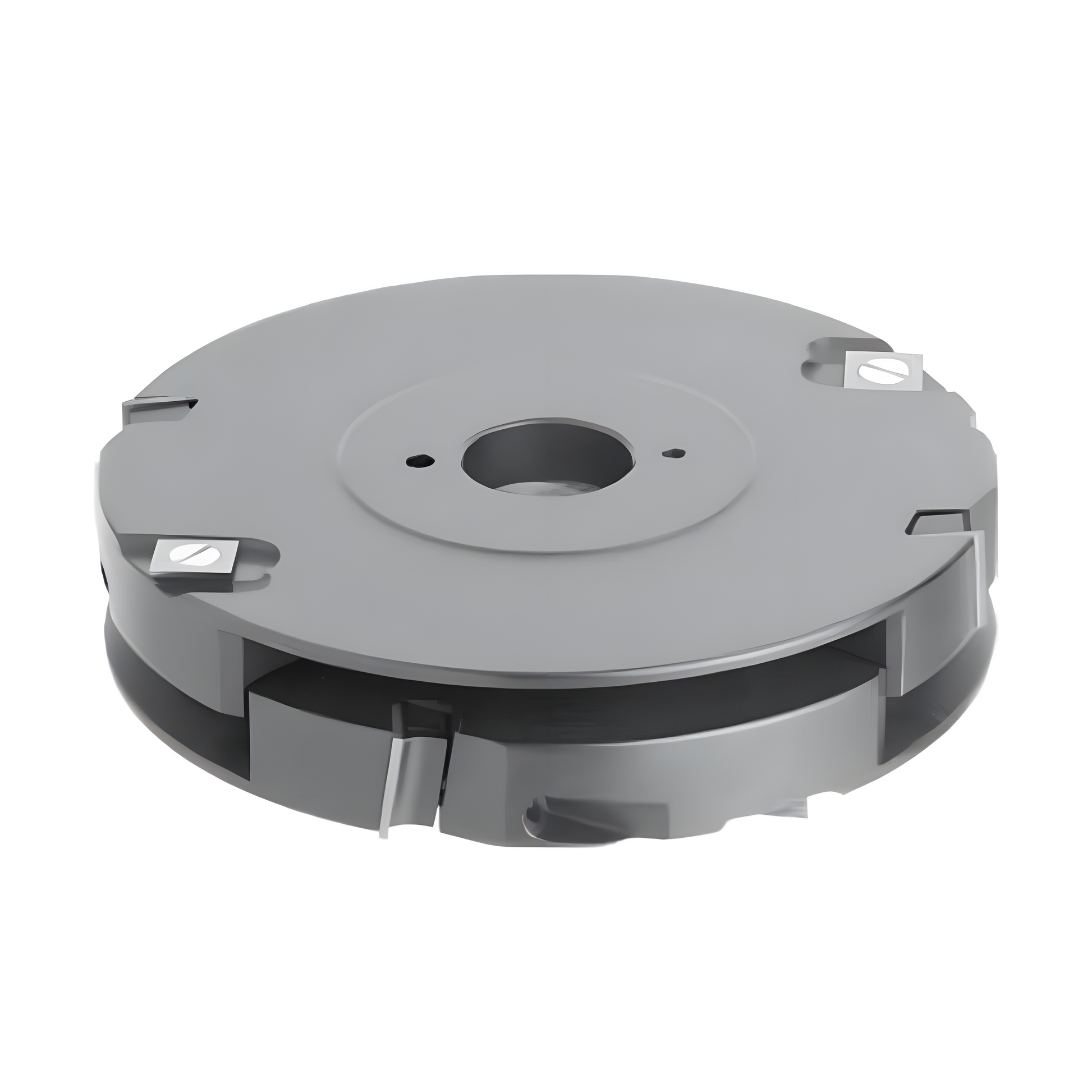

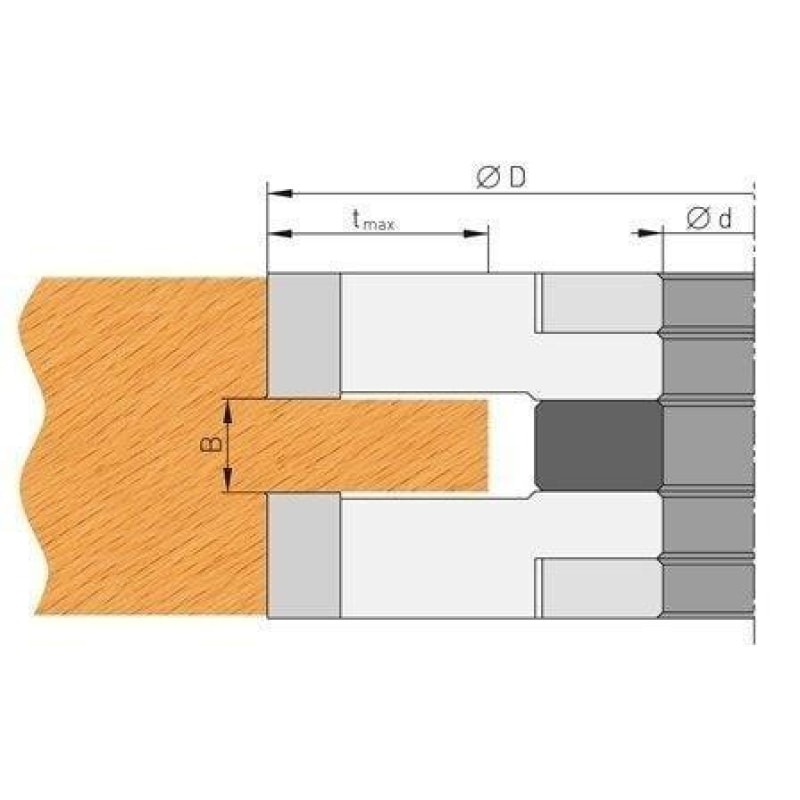

Universalwerkzeug zum Falzen von oben und unten, auch zum Nuten und Zapfenschneiden geeignet. Für verleimte Hölzer und Massivholz. Beim Zapfenfräsen Falzteile austauschen und die mitgelieferten Abdeckscheiben oben und unten einlegen.

Ausführung

  • 2-teilig
  • Grundkörper aus hochwertigem Werkzeugstahl
  • ausgerüstet mit 4 HM-Wendeplatten (2 Schneiden)
  • ausgerüstet mit 4 HM-Vorschneid-Wendeplatten (4 Schneiden)
  • spandickenbegrenzt
  • rückschlagsarm
  • ziehender Schnitt für ausrissfreie Kanten
  • verstellbar durch Zwischenringe (im Lieferumfang enthalten)

Werkstoff

  • Alle Holzarten
  • Plattenwerkstoffe (Sperrholz-, Span- Tischler- und Hartfaserplatten etc.)
  • verleimte Hölzer

Geeignet für Maschinentyp

  • Tischfräsen (MAN)
  • Fräsmaschinen (MEC)
  • Fräsautomaten (MEC)

Vorschub

  • zugelassen für Handvorschub (MAN) nach DIN EN 847-1

Lieferumfang

  • 1x Fräser (ausgerüstet mit Hauptschneiden und Vorschneiden)
  • verschiedene Zwischenringe

Ersatz-Wendeplatten

Hauptschneid-Wendeplatten je nach Schnittbreite:

20 x 12 x 1,5 mm, Z2 (20-39,5 mm)
30 x 12 x 1,5 mm, Z2 (30-59,5 mm)
50 x 12 x 1,5 mm, Z2 (50-99,5 mm)

Vorschneid-Wendeplatten:

14,0x14,0x2,0 mm, Z4
